เครื่องผลิตคลอรีนเกลือ EC16 series salt chlorinator:16 g/hr For Pool ≤ 68 คิว(m³)

EC  Series SALT CHLORINATOR

รายงานวิเคราะห์ข้อมูลจำเพาะและมาตรฐานวิศวกรรมการติดตั้ง: เครื่องผลิตคลอรีนจากเกลือซีรีส์ EC (EC8 - EC30)

--------------------------------------------------------------------------------
1. บทนำและภาพรวมเทคโนโลยี Salt Chlorination ซีรีส์ EC
ในฐานะวิศวกรผู้ออกแบบระบบ ความปลอดภัยและประสิทธิภาพที่ยั่งยืนคือหัวใจสำคัญ เครื่องผลิตคลอรีนจากเกลือซีรีส์ EC ถูกออกแบบภายใต้แนวคิด "Easy, Smart, and Safe" โดยใช้กระบวนการอิเล็กโทรไลซิส (Electrolysis) เพื่อเปลี่ยนโซเดียมคลอไรด์ (เกลือ) ให้เป็นก๊าซคลอรีนสำหรับการฆ่าเชื้อโรคในน้ำโดยตรง จุดเด่นเชิงวิศวกรรมที่สำคัญคือการออกแบบระบบควบคุมและเซลล์ผลิตคลอรีนไว้ในชุดเดียวกัน (Integrated Design) ซึ่งช่วยลดความซับซ้อนในการเดินสายไฟฟ้าระหว่าง Controller และ Cell ลดความเสี่ยงจากการกัดกร่อนที่จุดเชื่อมต่อ และประหยัดพื้นที่ติดตั้งอย่างมีนัยสำคัญ เหมาะสำหรับสระว่ายน้ำขนาดเล็กถึงขนาดกลางที่ต้องการความเชื่อถือได้สูง
--------------------------------------------------------------------------------

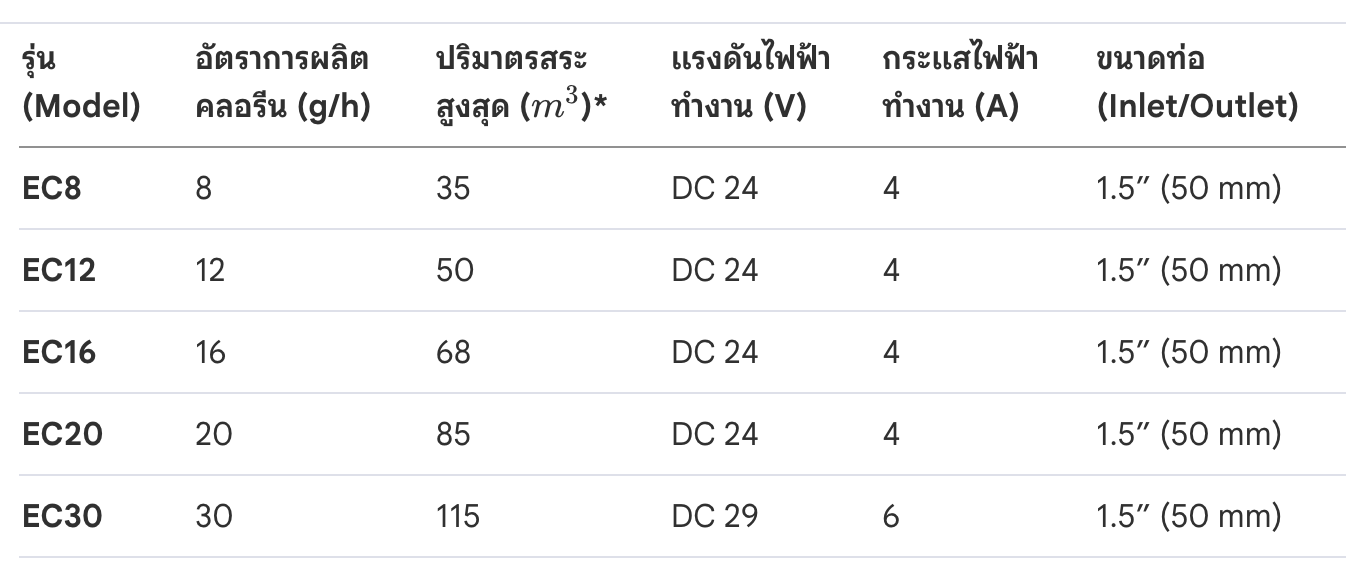

2. การวิเคราะห์ข้อมูลจำเพาะทางเทคนิคและขีดความสามารถ (Technical Specification)
ในการออกแบบระบบ วิศวกรต้องยึดถือค่าปริมาตรน้ำที่ผ่านการคำนวณแบบระมัดระวัง (Conservative Approach) เพื่อให้ระบบสามารถรองรับภาระงานหนัก (Heavy Bather Load) ได้จริง

*หมายเหตุ: อ้างอิงตัวเลขปริมาตรน้ำสูงสุดจากข้อมูล Brochure เพื่อความปลอดภัยในการออกแบบ
บทวิเคราะห์เชิงวิศวกรรม (Engineering Margin): ตามมาตรฐานการออกแบบ วิศวกรต้องสำรองค่า Adjusting Allowance ไว้ที่ 20-30% เสมอ เนื่องจากปัจจัยภายนอก เช่น อุณหภูมิน้ำที่สูงกว่าปกติ, การปนเปื้อนของสารอินทรีย์, และการสลายตัวของคลอรีนจากรังสี UV ในสระกลางแจ้ง ซึ่งอาจทำให้อัตราการผลิตคลอรีนตามสเปกไม่เพียงพอหากออกแบบที่ค่า Max Volume พอดี
--------------------------------------------------------------------------------
3. ระบบควบคุมอัจฉริยะและฟังก์ชันบริหารจัดการพลังงาน
เทคโนโลยี Microcomputer ในซีรีส์ EC ช่วยให้การบริหารจัดการค่าเคมีน้ำมีความแม่นยำและยืดอายุการใช้งานอุปกรณ์:
Smart Adjustment & Time Setting: ผู้ใช้สามารถปรับระดับการผลิตคลอรีนได้ 5 ระดับ (20% - 100%) และสามารถตั้งเวลาการทำงานต่อเนื่อง (Continuous Working Time) ได้ตั้งแต่ 1-24 ชั่วโมง เพื่อให้สอดคล้องกับรอบการหมุนเวียนน้ำ (Turnover Rate)
Smart Cleaning (Reverse Polarity): ระบบล้างเซลล์อัตโนมัติด้วยการสลับขั้วไฟฟ้า ช่วยลดการเกาะตัวของตะกรันแคลเซียม อย่างไรก็ตาม วิศวกรควรตระหนักว่าฟังก์ชันนี้ช่วยลดความถี่ในการล้างด้วยกรดแต่ไม่ได้ทดแทนการบำรุงรักษาเชิงป้องกัน
Boost Mode: เมื่อกดปุ่ม Boost ระบบจะทำงานที่ระดับสูงสุดต่อเนื่อง 8 ชั่วโมง (และจะรีเซ็ตตัวจับเวลาหากมีการปิดเครื่อง) เหมาะสำหรับกรณี "Shock Chlorine" หลังการใช้งานหนักหรือฝนตก
Integrated Sensors: เซนเซอร์วัดการไหลของน้ำ (Water Flow Sensor) และเซนเซอร์อุณหภูมิ จะสั่งหยุดการทำงานทันทีหากน้ำในระบบขาดหรืออุณหภูมิน้ำอยู่นอกช่วง 10°C - 40°C เพื่อป้องกันแผ่นเซลล์เสียหายจากความร้อนสะสม
--------------------------------------------------------------------------------
4. ข้อกำหนดการติดตั้งเชิงวิศวกรรม (Engineering Installation SOP)
เพื่อให้เป็นไปตามมาตรฐานความปลอดภัยและความทนทาน การติดตั้งต้องปฏิบัติตามหลักเกณฑ์ดังนี้:
Hydraulic Layout: ต้องติดตั้งในลักษณะ Bypass โดยใช้วาล์วควบคุม (Adjustment Valves) ในเส้นหลักและเส้นบายพาส เพื่อปรับอัตราการไหลให้เหมาะสมกับสเปกเครื่อง และเพื่อให้สามารถถอดเซลล์ออกมาซ่อมบำรุงได้โดยไม่ต้องหยุดการทำงานของระบบกรองหลัก
Pipe Connection: รองรับขนาดท่อ 1.5" (Metric: ∅ 50mm หรือ Inch: ∅ 48mm) การเชื่อมต่อท่อ PVC ต้องใช้กาวประสานท่อ (PVC Glue) ที่ได้มาตรฐาน และตรวจสอบทิศทางลูกศรบนตัวเครื่องให้ตรงกับทิศทางการไหลของน้ำจริง
Electrical Requirements:Adapter: ต้องใช้ External Adapter ที่มากับชุดอุปกรณ์เท่านั้น (Input: AC 110-220V, Output: DC 18V/4A)
Safety: ต้องติดตั้งผ่านสวิตช์ป้องกันไฟรั่ว (Electric Leakage Protection Switch) และดำเนินการโดยช่างไฟฟ้าที่มีใบอนุญาตเท่านั้น
Environment: หลีกเลี่ยงการติดตั้งในที่ที่สัมผัสแสงแดดโดยตรงและฝน ความชื้นที่สูงเกินไปจะทำให้อายุการใช้งานของแผงวงจร (PCB) สั้นลง ควรอยู่ในที่ที่อากาศถ่ายเทสะดวก
--------------------------------------------------------------------------------
5. มาตรฐานการจัดการค่าเคมีน้ำและการบำรุงรักษาเซลล์
ประสิทธิภาพสูงสุดของเครื่อง (3,500 ppm) จะเกิดขึ้นเมื่อค่าเคมีน้ำอยู่ในสภาวะสมดุล:
Salt Management: ใช้เกลือ Sodium Chloride (NaCl) บริสุทธิ์ ≥ 99.6% (Food Grade) ห้ามใช้เกลือสินเธาว์ หรือเกลือที่มีสารป้องกันการอุดตัน (YPS/Sodium Cyanide) เนื่องจากจะทำให้เกิดคราบฝังลึกและทำลายสารเคลือบแผ่นไทเทเนียม
SOP การเติมเกลือ:ปิดเครื่องผลิตคลอรีน แต่เปิดปั๊มหมุนเวียนน้ำทิ้งไว้
คำนวณปริมาณเกลือ: เกลือที่ต้องเติม (กรัม)=ปริมาตรน้ำ (m3)×(3,500−ค่าเกลือปัจจุบัน)
สำคัญ: ต้องปล่อยให้ปั๊มหมุนเวียนน้ำทำงานต่อเนื่อง 24 ชั่วโมง เพื่อให้เกลือละลายจนหมดและกระจายตัวสม่ำเสมอก่อนเริ่มเปิดเครื่องผลิตคลอรีน
Cell Maintenance: ตรวจสอบเซลล์ทุก 3 เดือน หากพบตะกรันให้จุ่มในน้ำผสมกรดไฮโดรคลอริก (HCl) อัตราส่วน น้ำ 4 : กรด 1 (ห้ามใช้โลหะขัดถูแผ่นไทเทเนียม)
Engineering Note: ก่อนถอดเซลล์ ต้องปิดวาล์วและปิดเครื่องทิ้งไว้ 5-10 นาที เพื่อให้ประจุไฟฟ้าสะสมและแรงดันน้ำลดลง
--------------------------------------------------------------------------------

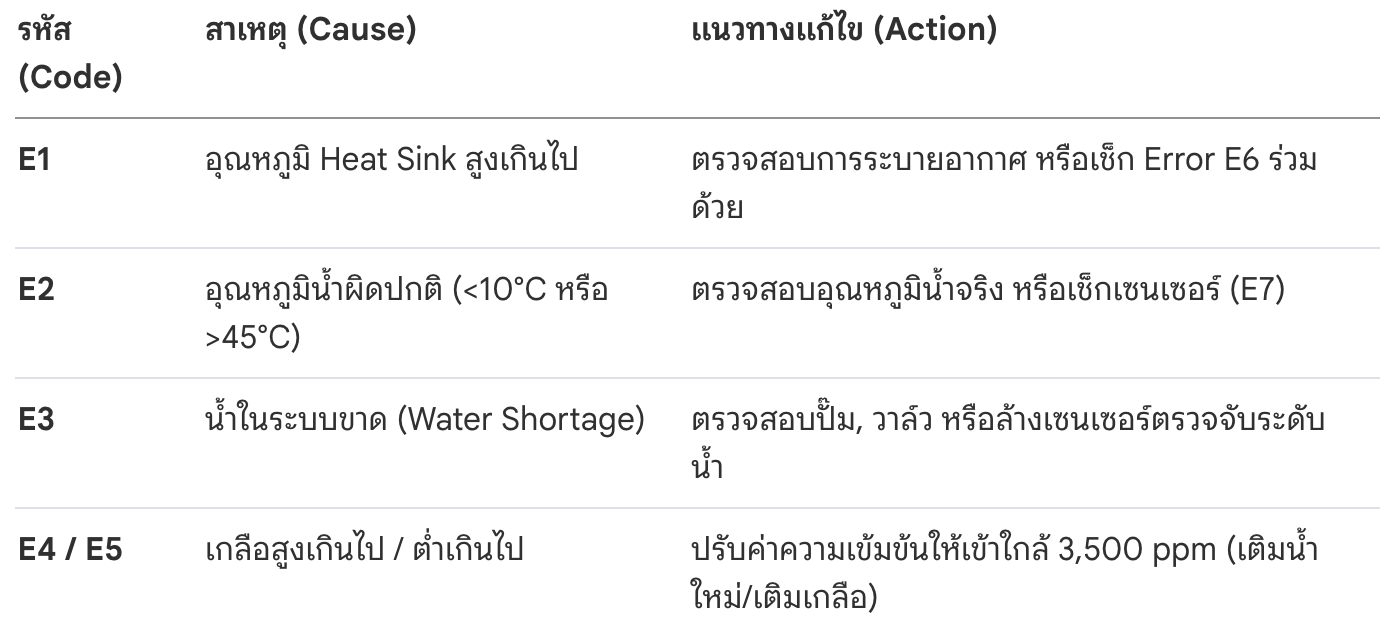

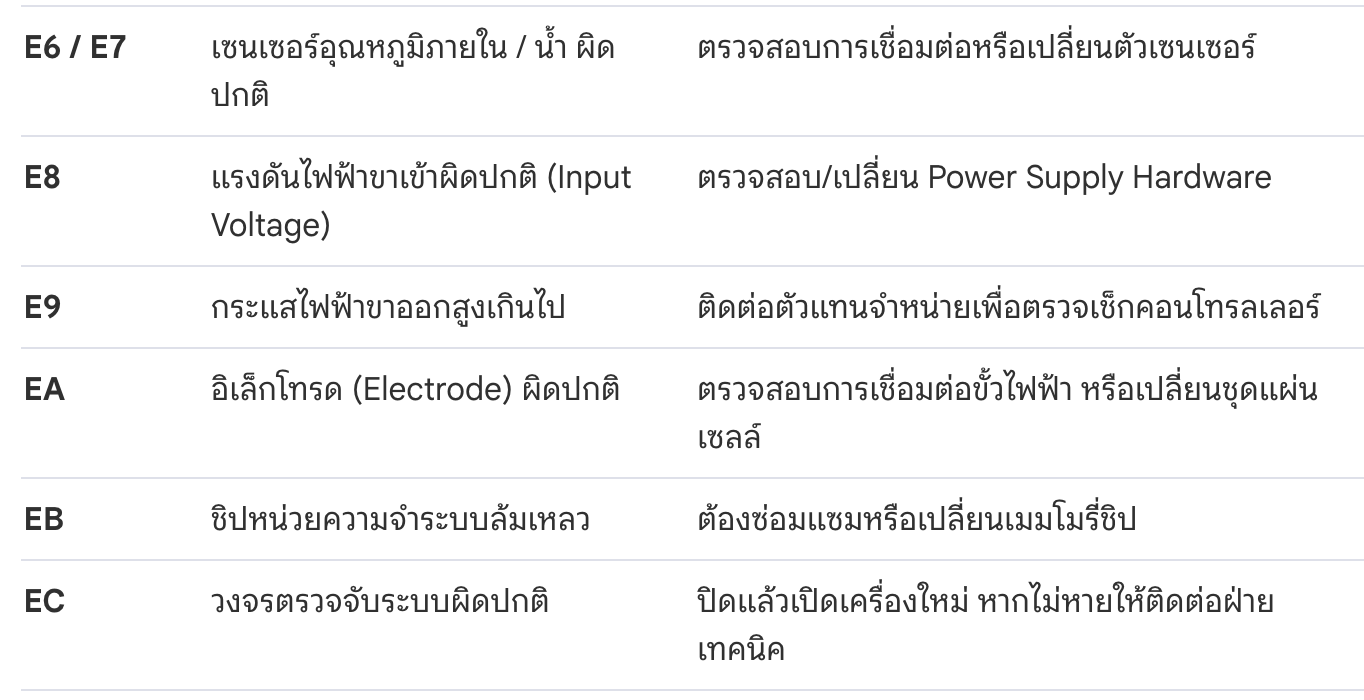

6. การวินิจฉัยรหัสข้อผิดพลาด (Troubleshooting Guide)
ระบบ Smart Alarm จะระบุปัญหาผ่านรหัสบนจอ LED เพื่อการแก้ไขที่ตรงจุด:



สรุปคำแนะนำ: สำหรับวิศวกรและผู้ประกอบการ การเลือกรุ่นอุปกรณ์ต้องยึดตามปริมาตรน้ำสูงสุดที่ระบุในรายงานฉบับนี้พร้อมสำรองค่า Allowance 20-30% การติดตั้งต้องเน้นระบบ Bypass และการควบคุมค่าเกลือที่ 3,500 ppm อย่างเคร่งครัดเพื่อให้ระบบทำงานได้เต็มอายุการใช้งานและลดอัตราการแจ้งซ่อม (Down-time) ของสระว่ายน้ำ




Simple Smart  Safty

Using salt electrolysis method to create chlorine has been proven an economical, advanced, practical and reliable way to ensure the sanitization of pool water for small and medium pools. This method has been adapted and used all over the world. The LASWIM EC Series  Salt Chlorinator applied advanced micro-computer technology and customer oriented design, to provide the most energy  saving and environmental friendly method to sanitize small and medium pools.      To achieve this simple, smart and safe chlorine production, all the chlorinator require is only salt.

Simple

Simple to use
Simply put a corresponding amount of salt into the pool,the EC Plus series salt chlorinator will produce chlorine needed for disinfection automatically.

Simple to operate
The Push-button operation and the easy-to-view display guarantee its fast operation.

Simple to install
The smart structure of combined with control panel and cell, making the installation simple and easy.

Simple to maintain
The titanium in the cell is removable, which makes it easy to clean and maintain.
